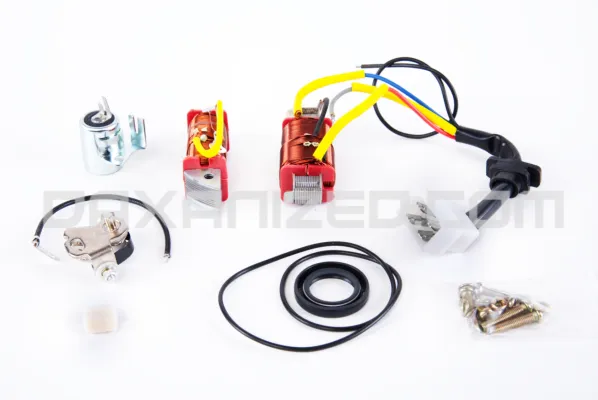

Reparaturset für Hitachi Zündungen mit 4-Pol Blockstecker und 4Kabeln
Passend für Z50A Bj.70, Z50AK2-Z50AK6, Z50J1
Installationshinweise:
Die beiden runden Ösen dienen zum Anschluss an die Platte/Masse (unter der Schraube).
Das kleine schwarze Kabel mit Öse verbindet den Schutzschalter mit dem Kondensator.
Die Spule mit dem gelben Kabel (Primärspule) wird mit dem Kondensator verbunden.
Das schwarze Kabel der Spule, das mit der 4-poligen Buchse des Kabelbaums verbunden ist, wird an derselben Stelle mit dem Schutzschalter verbunden wie das schwarz-weiße Kabel mit Öse, das Schutzschalter und Kondensator verbindet.
Diese Zündspule mit einadrigem Stecker hat eine Öse, die unter dem Schraubenkopf (Masse) angeschlossen wird, der die Spule fixiert.
Das braune Kabel im Stecker ist das gelbe Kabel von Honda, das zum Zündschalter führt. Das grüne Kabel führt zum Gleichrichter.
